Bygg version 7 av CanSat-serien

Samla komponenterna och bygg version 7 av CanSat-skyddet

I detta avsnitt visas i olika faser hur man samlar CanSat-skyddets komponenter för version 7.

Förteckning över delar:

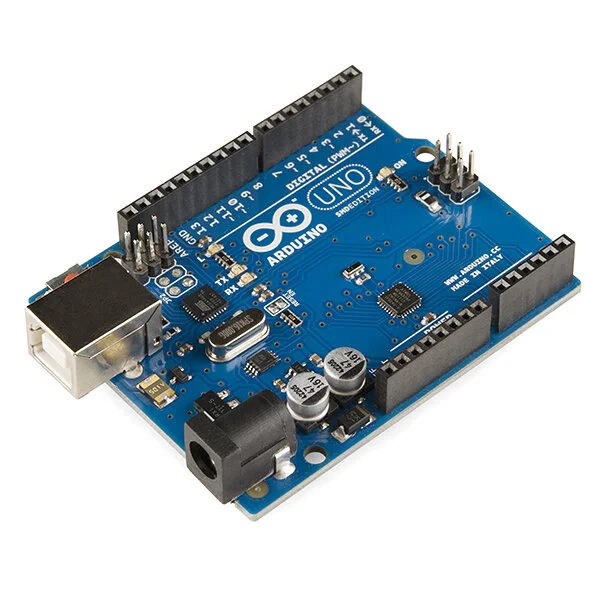

Arduino Uno R3



Stiftlist (honlist) med 7-stift och 2 stift

OpenLog-logganordning (och SD-minneskort)

CanSat Shield -kretskort version 7 (på bild version 6 med likadant utseende)

Bygelledare

Temperatursensor NTC (i användning NTCLE100E3103JB0)

APC220-radiosändare/-mottagare

Motstånd 1 x 10 kOhm

Stiftlist (hanlist) med 2 x 32 stift

GY-91 – 10 DOF modul med flera sensorer, omfattande MPU-9255 och BMP280



Kokoamisohje

1. Dela stiftlisten i följande längder:

  • 6 stift (H1)

  • 10 stift (H2)

  • 8 stift (H3)

  • 8 stift (H4)



2. Fäst stiftlisterna i Arduino-skivan med kortändan uppåt.



3. Montera skyddskortet ovanpå Arduino Uno. Observera: Kortet bör gå att montera endast på en led.



4. Löd fast alla stift i kretskortet och lösgör sedan kortet från Arduino Uno. Se till att stiften inte hettas upp alltför länge under lödningen. Överhettning kan skada Arduino-kortet

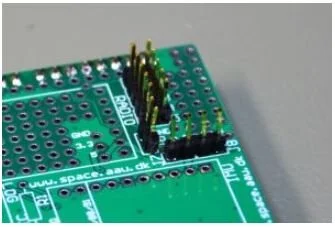

5. Förkorta två bitar med 5 stift var, en till en stiftlist med 4 stift och en till en stiftlist med 2 stift.

Placera dem ovanpå skyddskortet och löd fast dem i bottnen (på lödningssidan) såsom bilden visar (på ställena J1–J5, J7 och J8).

Ovanpå stiftlisterna kan det vara bra att placera 2-3 bygelleder för att hålla stiftlisterna med 5 stift på plats under lödningen.



6. Löd fast GY-91 (eller GY-80/87/88) i skyddskortet med en stiftlist med 8 stift (eller med 10 stift i fall av GY-80).

Placera stiftlistens kortända nedåt genom skyddskretskortet.

Se till att GY placeras i samma riktning som skyddskretskortet så att sensorns x-, y- och z-axlar löper parallellt med eller vinkelrätt mot skyddskretskortet.



7. Löd fast logganordningen i skyddskortet med en 6 stifts stiftlist.

Placera stiftlistens kortända nedåt genom skyddskretskortet.

Se till att logganordningen placeras korrekt (se bilden).

logganordningen bör stödas med hjälp av smältlim mellan kortet och logganordningen.

Om logganordningen inte stöds, kan den lätt lossna eller skada lödningspunkterna.



8. Löd fast NTC-temperatursensorn och en 10 kOhms resistor i skyddskortet.



9. Stiftlisten gör det lätt att ansluta och lösgöra radion för programmering.

Placera kontakten (2 stift) på kortet och löd fast dem på lödningssidan.

Stiftlistkontakter lämpar sig utmärkt för den som inte har tidigare erfarenhet av denna serie.

Den här kan vid behov lämnas bort för att konstruktionen ska bli kraftigare.



10. Löd fast en stiftlist med 2 stift i någondera radion.

Dessa stift används enbart som stöd för att motverka den påfrestning som radiokontakten utsätts för.

Montera radion på skyddskortet.

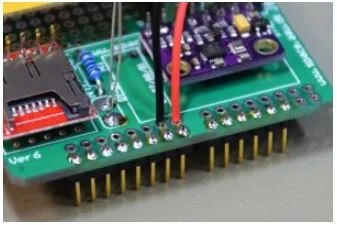

11. Löd fast batterikontakten på skyddskortet. Röd kabel till Vin-porten och svart kabel till GDN-porten.

Kablarnas lödningsfästen brister lätt.

Det kan undvikas genom att kabeln limmas fast i kortet med smältlim, vilket minskar påfrestningen på lödningspunkten.



Nu är CanSat-skyddskretskortet klart för ett test.
