Information om version 7 i CanSat-serien

CanSat-serien, information och komponentförteckning

Sensorskyddskretskortets version 7 har tillverkats av professor Jens Dalsgaard Nielsen och Simon Jensen vid Aalborgs universitet. Det är en något modifierad variant av version 6.1 av sensorskyddskretskortet.

Skillnaden mellan versionerna 6.1 och 7 är att två bygelledare har tillagts. I versionen 7 kan till GY-komponenten är det möjligt att som matarström välja 5 V eller 3,3 V.

Sensorskyddskretskortet omfattar:

• kommunikationsradio (APC220) jämte antenn

• temperatursensor (NTC 10k)

• digital 10-DOF-sensor GY-91 eller GY-80/87/88

• SD-minneskort (OpenLog)

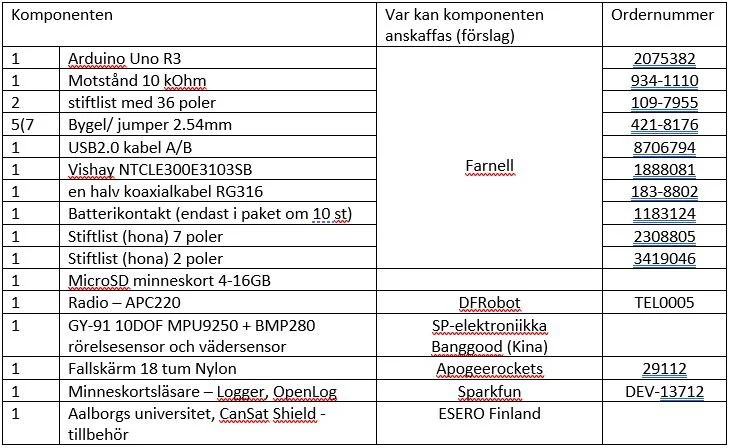

Nertill på sidan finns en förteckning över delar samt ställen där man kan göra anskaffningar.

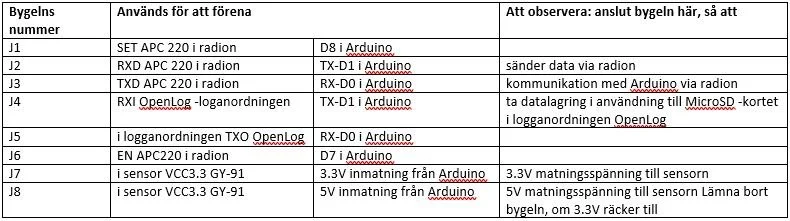

Sensorskyddskretskortet för CanSat, version 7, har 8 platser för bygelledare. Syftet med bygelledarna förklaras i tabellen nedan

Att observera: Kun J2 ja J3 eivät ole kytkettyinä, Arduinon voi ohjelmoida USB-kaapelin kautta.

• Då J2 och J3 inte är anslutna kan Arduino programmeras via USB-kabeln.

• Om byglarna ansluts till J2 (och J3), kan data förmedlas via radion.

• Om byglarna ansluts till J4 (och J5), kan datalagring till MicroSD-kortet tas i användning (om ett MicroSD-kort har installerats).

• Om en bygel ansluts till J6, kommer En-stiftet att anslutas till Arduinos digitala D7-port.

• Bygeln måste placeras antingen i J7 eller J8 eller i båda två för att spänningen ska kopplas till komponenten Gy-87/88/91.

CanSat Shield -tillbehör / sensorskyddskretskort kan man själv låta tillverka. Anvisningar och planritningar finns här.
